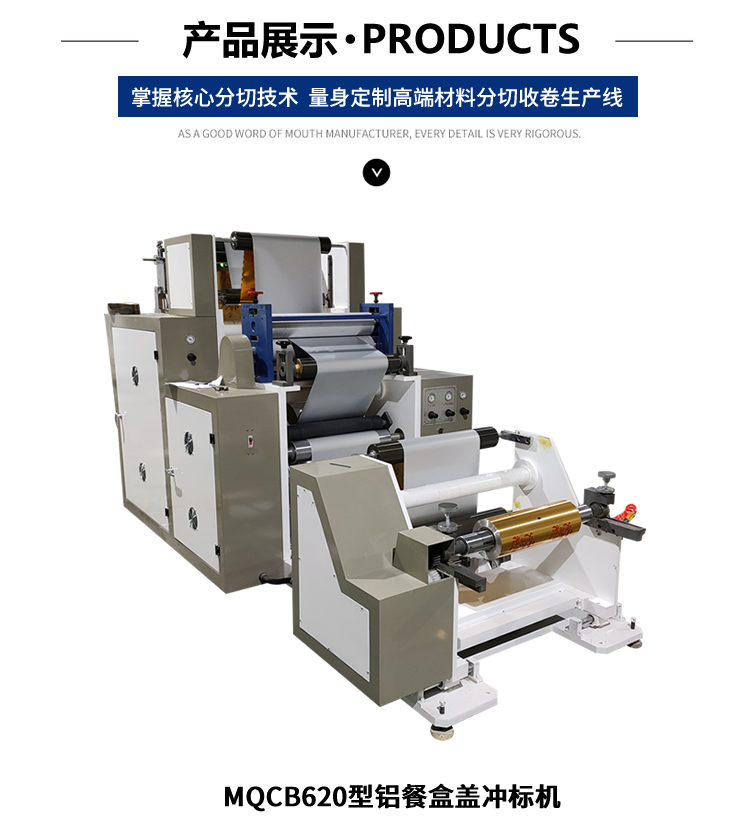

MQCB620型铝箔餐盒盖压纹模切冲标机

来源:嘉东机械

铝餐盒盖冲标机

MQCB620型铝箔餐盒盖压纹模切冲标机主要用于生产食品封口盖(酸奶、果冻、奶茶、小罐茶等)铝箔复合材料的压纹、模切、冲标的功能。

一、技术参数:

1、模切材料:铝箔(厚度0.04mm-0.08mm)

2、产品工艺: 铝箔先模压后冲标

3、模切有效宽度:580 mm

4、机械速度:100次/min

5、模切速度:30-80次/min(视产品工艺而定)

6、放卷直径:¢600mm,¢3"气胀轴(键条式)

7、牵引电机:0.75kw变频电机带减速机

8、铝餐盒盖产品尺寸: 宽度220mm,长度150mm(由需方提供尺寸)

9、冲标磨具传动电机:3.7KW变频电机带减速机

10、定长拉料电机:2.9KW伺服电机

11、放卷张力:50NM磁粉制动器

12、纠偏:用于边缘控制,探头固定在过渡台上,放卷架可在放卷架

底板上随动,纠编范围:±75mm。

13、套准精度:±1mm,有印刷时,跟色标。

14、传动方式:同步皮带、链条

15、导轴:¢80硬铝合金铝辊 HV700型

16、机械结构:40mm厚钢板

17、工作电压:三相五线制  AC380V

18、整机功率:约8KW

19、整机重量:约2500KG

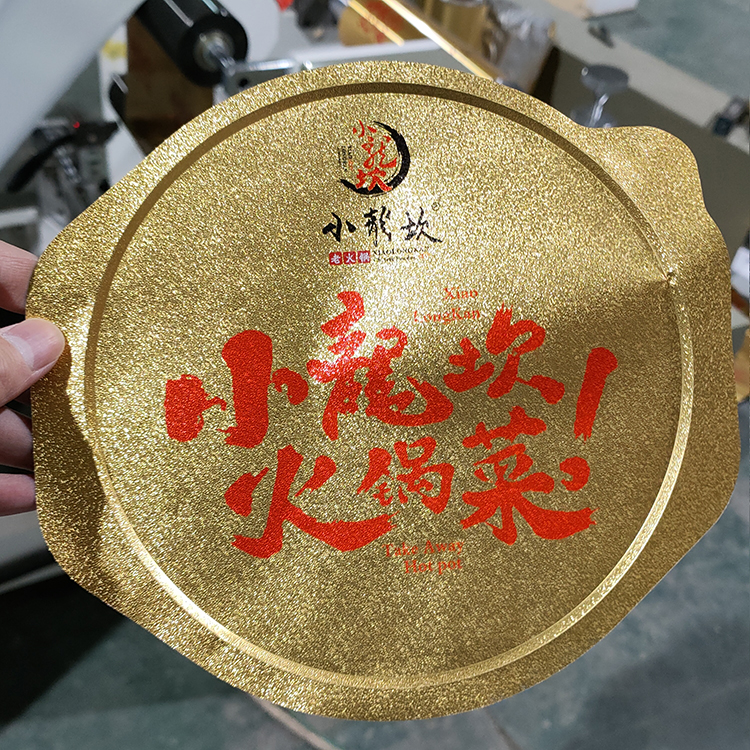

铝餐盒盖

二、配置:

1、 主控:采用PLC及人机界面,具有模切到数自动做标记功能,方便

员工操作。

2、牵引电机:采用0.75KW独立电机带减速机,变频器及PLC联控。

3、模具传动电机:采用3.7KW变频电机带减速机,汇川变频器及PLC联控。

4、定长拉料电机:采用2.9KW伺服电机,PLC控制。

5、放卷:采用50N/M磁粉制动器张力自动调节

6、执行及锁紧:采用气动方式

7、牵引:采用气动合压牵引

8、配2付模具( 模切图案由客户提供 )

9、配一套硬质压纹辊(花纹是铝餐盒盖花纹,需方没有特殊要求的话)

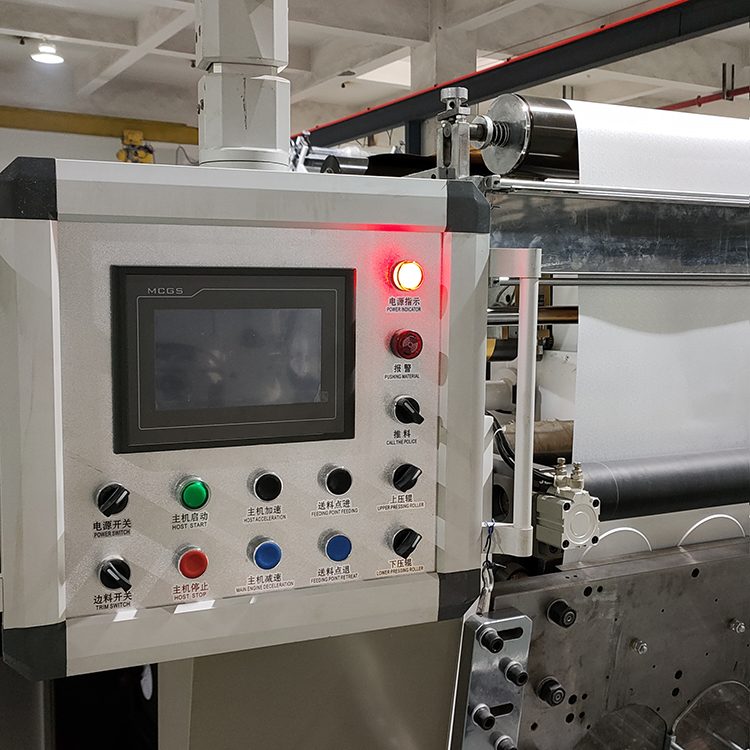

PLC控制面板

PLC控制面板

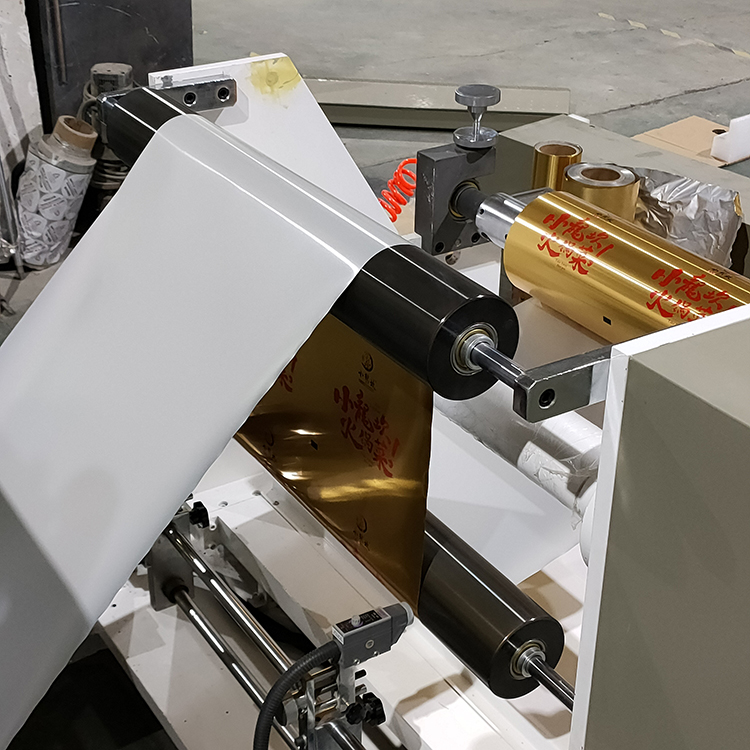

牵引

牵引

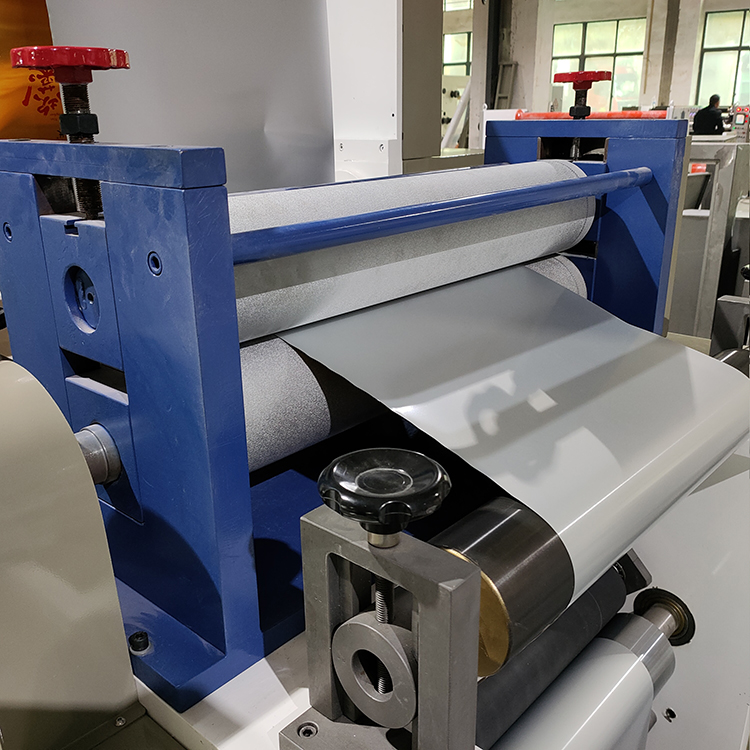

压纹

压纹

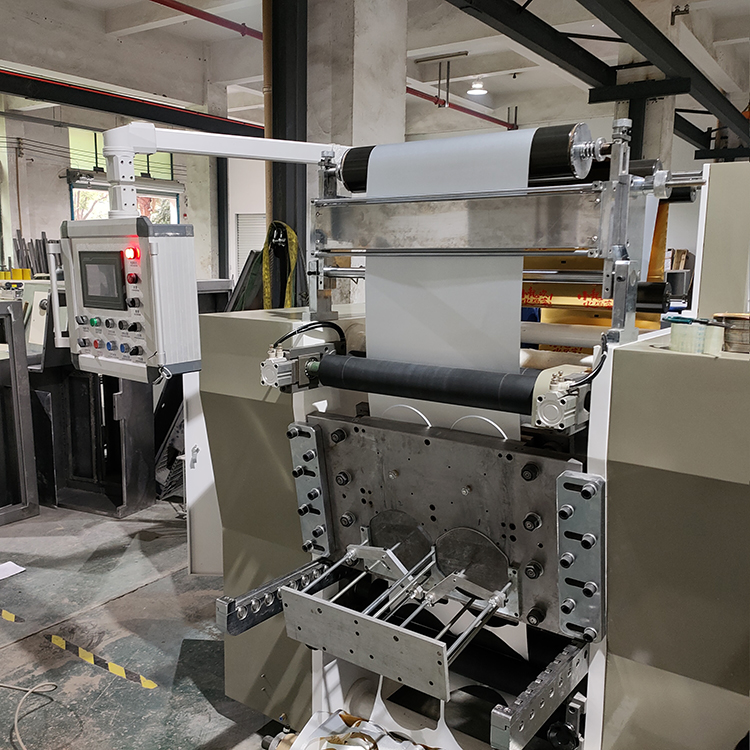

冲标模具

冲标模具

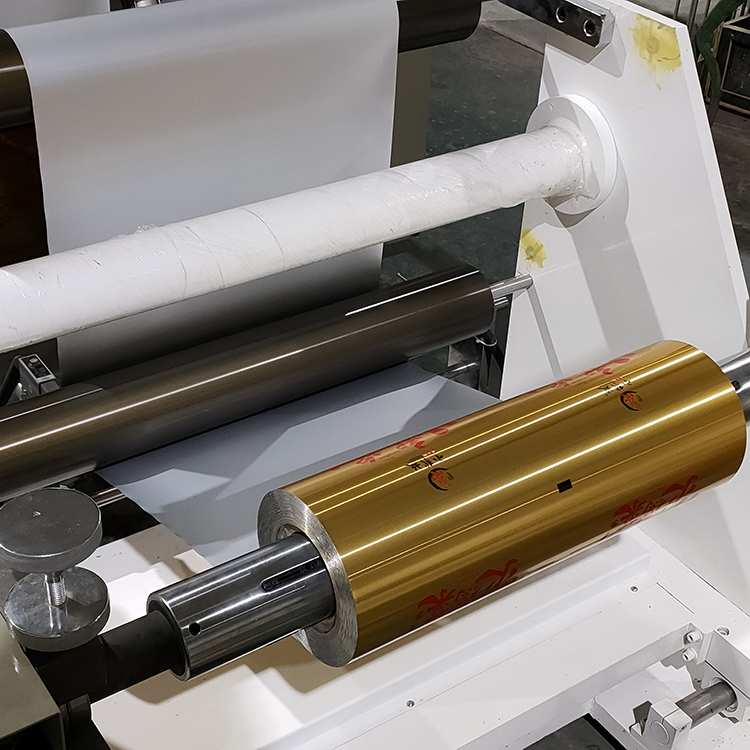

原料放卷

原料放卷

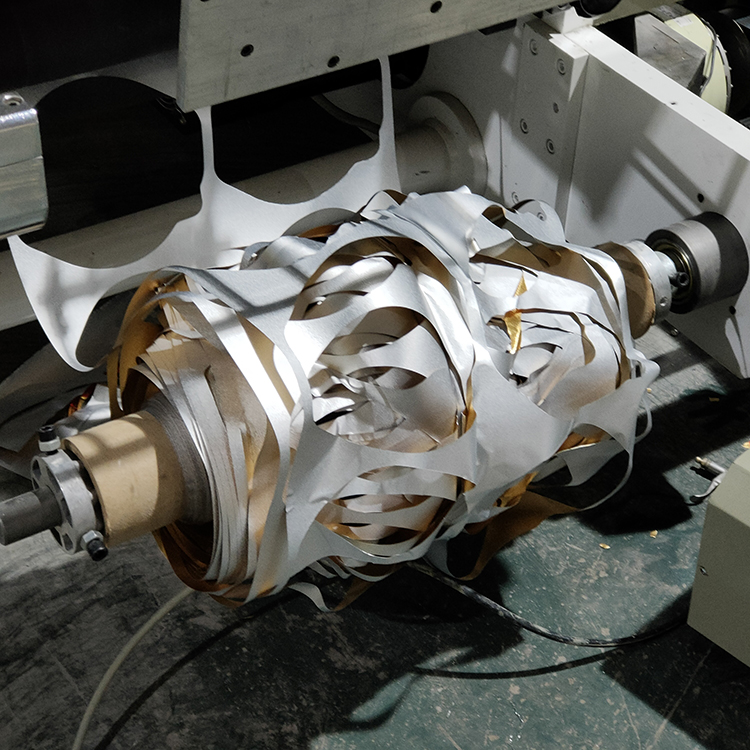

废料收卷

废料收卷
