一、综述：

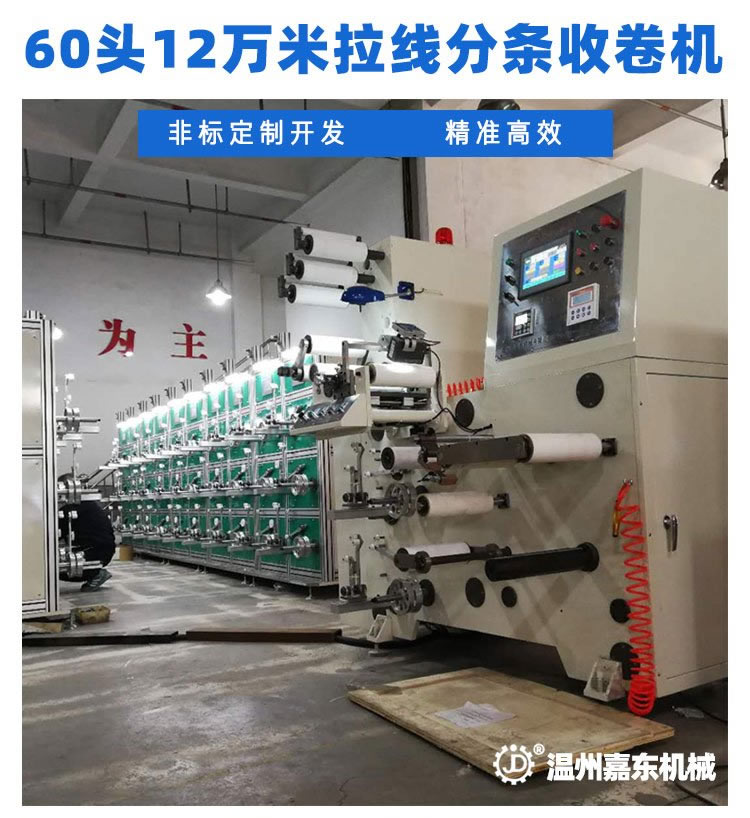

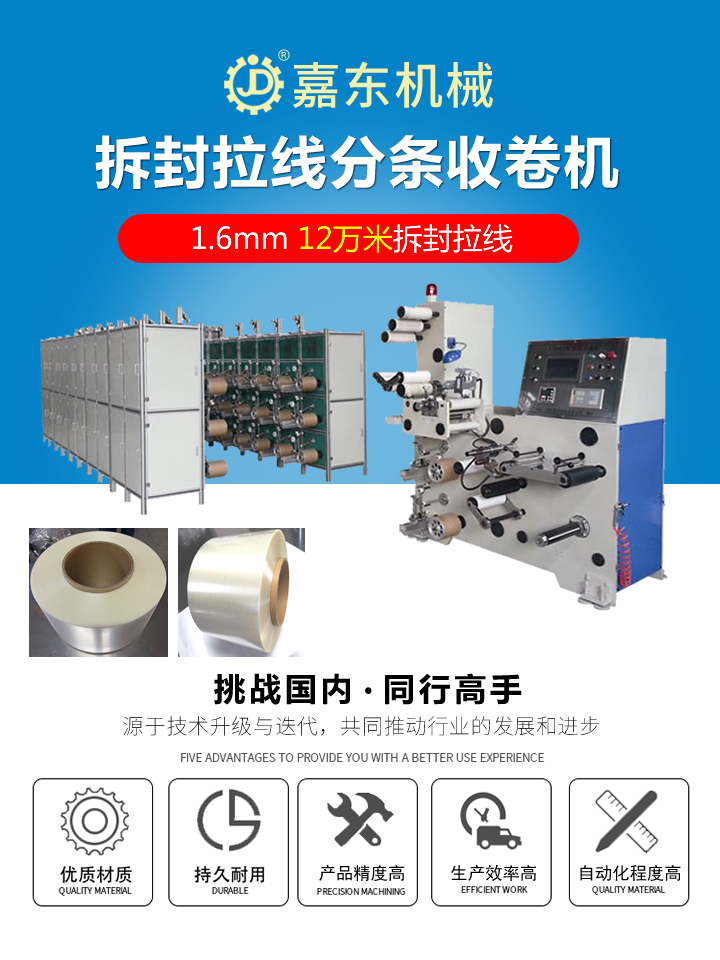

　　　LSJ60头12万米拉线分条收卷机，主要用来收卷12万米的烟包拆封拉线，具有自动化程度高，生产效率高，产品精度高等优点。参照国内外优先技术研制，属于国内领先拆封拉线产品的专用设备。

二、放卷主要技术参数：

1. 拉线规格：

分切宽度1.6mm、 2.0mm、2.5mm（配刀垫和刀轴各1套）。

2. 材料：

BOPP、PET、OPE、PVC不干胶簿膜卷筒材料，基材厚度0.025mm-0.050mm。

3. 放卷：

直径（放卷）φ600mm，导辊幅宽300mm，硅橡胶导辊和防粘辊；

要确保拉线分切后，收卷行进过程中，不能有胶面粘拉现象；

Φ74mm铝合金涨板式气胀轴1根。

4. 纠偏：

采用自动对边，高灵敏度的光电跟踪纠偏系统1套（无锡精控伺服电机）；

电机控制进口滚珠丝杆，往复运动。

采用自动对线边，高灵敏度的光电跟踪纠偏系统1套（德国BST）伺服

电机；电机控制进口滚珠丝杆，往复运动。精度≤±0.10mm

5. 张力控制：

放卷采用1.8KW伺服电机1台和驱动控制1台（深圳汇川）,张力锥度系统，在人机界面上控制。

6. 边料收集：

2组收边机构，采用深圳汇川0.1KW伺服电机和驱动控制器共4台,0.75KW伺服电机和驱动控制器共2台,排线卷绕。

7. 分切：

高精度直刀分切，刀片的紧固方式顶丝结构，操作方便。

切刀部分的上方，要有机床灯照明，灯管用白色节能灯。

8、牵引：牵引采用1.3KW伺服电机及驱动控制器

三、收卷主要技术参数：

1. 拉线规格：

宽度1.6mm、2.0mm 、2.5mm。

2. 材料：

BOPP、PET、OPE、PVC不干胶簿膜卷筒材料，厚度0.025mm-0.050mm。

3. 生产速度：

生产速度150m/min-300m/min，速度通过人机界面设定；机械最高

320m/min。

4. 张力控制：

采用伺服电机和驱动控制器及铝合金材质浮动杆控制张力系统。

5. 收卷：

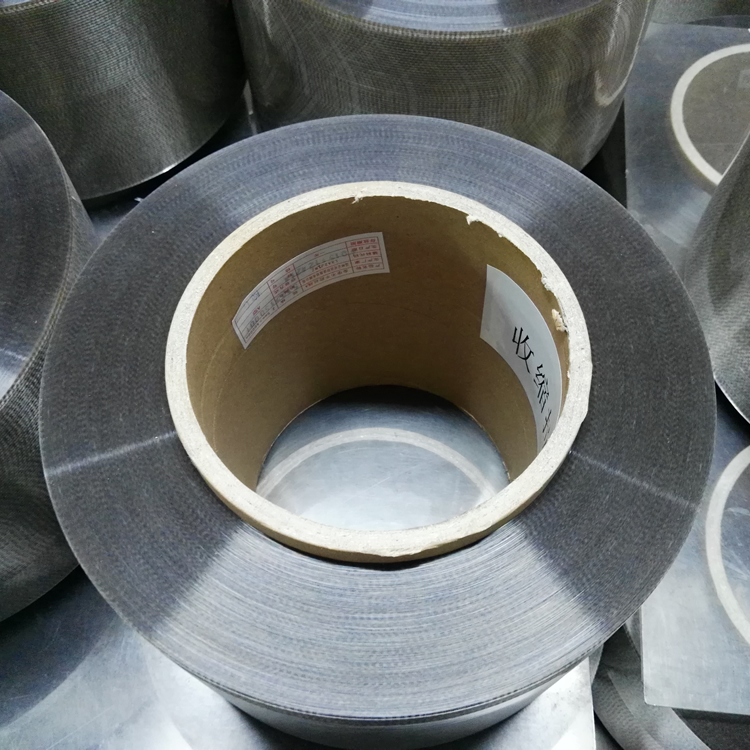

60头收卷机，12万米的拉线平面无侧壁纸管，采用铝合金锥套固定方式。纸管内径Φ152mm,外径 Φ168mm，最大宽度185mm。收卷最大直径Φ300mm，拉线产品宽度165mm。参数通过触摸屏设置，PLC集中控制，自动排线，外观平整；收卷排线采用伺服电机控制机械手，往复运动，排线螺距通过触摸屏设置参数；叠线角度，通过触摸屏设置参数。收卷方式采用平面无侧壁卷取方式,用导轮控制拉线规格。

6. 伺服电机：

浮动杆采用伺服电机0.1KW，60台；排线采用伺服电机0.1KW、60台；

收卷采用伺服电机0.75KW，60台（深圳汇川）。

7. 电气控制：

采用深圳汇川伺服系统控制，北京昆仑通态彩色人机界面7寸，每三个

收卷头合1台（共计20台）；PLC可编程控制器（深圳汇川）。

8. 机体：

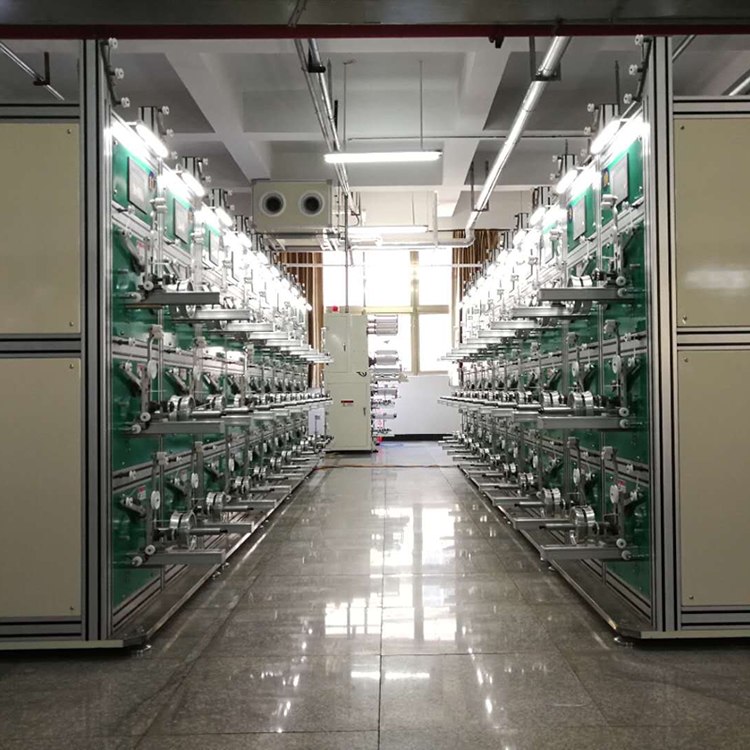

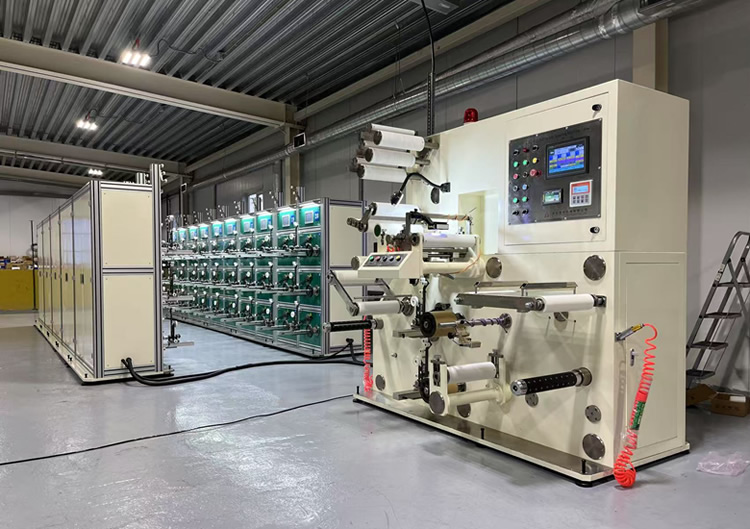

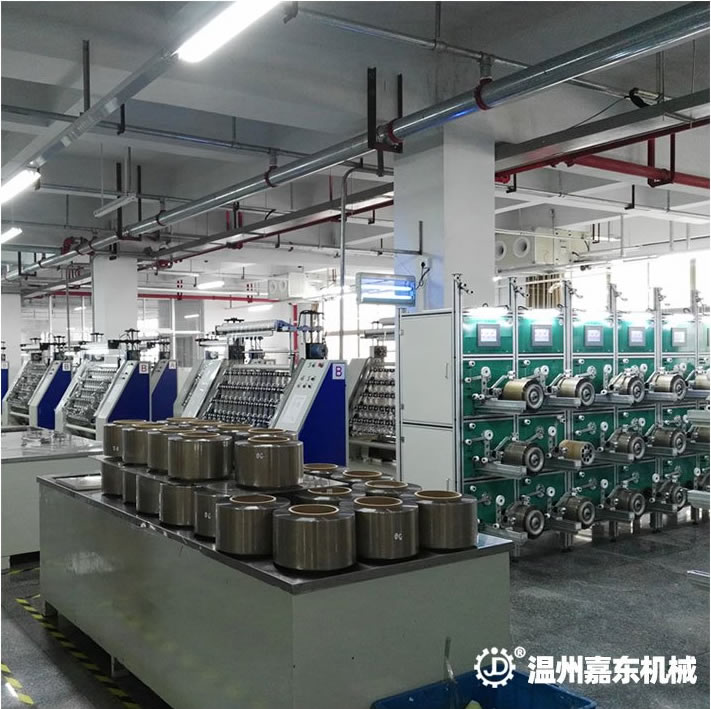

整机分三部份，1台放卷机，2组收卷头机组，对称排列。
