烟包拆封拉线复卷机

来源:嘉东机械

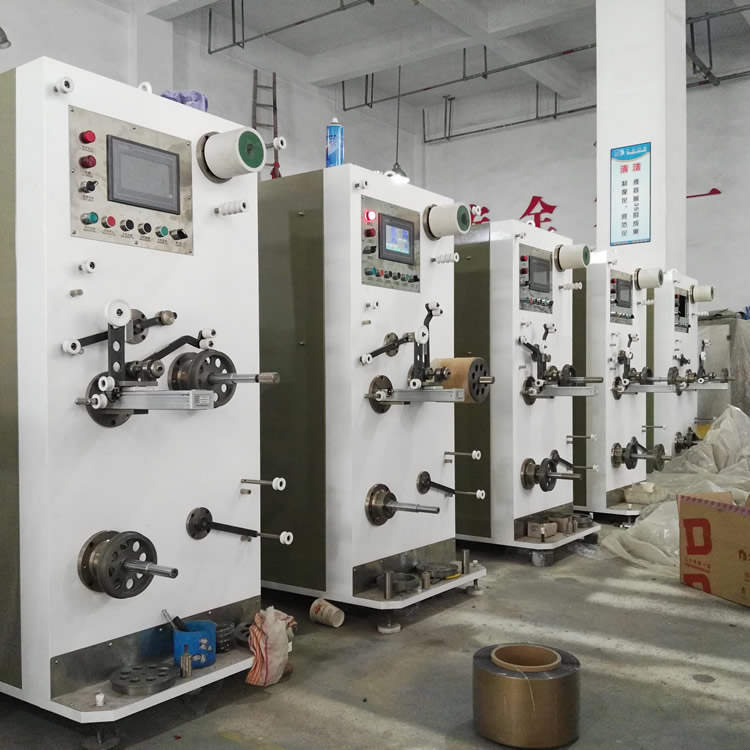

烟包拆封拉线复卷机

一、综述:

LFJ拉线复卷机,主要用来复卷1万米和5万米的烟包拆封拉线,有4个功能(1万米复卷1万米,1万米复卷5万米,5万米复卷1万米,5万米复卷5万米),具有自动化程度高,生产效率高,产品精度高等优点。参照国内外优先技术研制,属于国内领先拆封拉线产品的专用设备。

烟包拆封拉线复卷机

二、放卷主要技术参数:
1. 拉线规格:
复卷宽度1.6mm 、2.0mm 、2.5mm。
2. 材料:
BOPP、PET、OPE、PVC不干胶簿膜卷筒材料,基材厚度0.025mm-0.050mm。
3. 导轮:

所有导轮采用防粘材质;要确保拉线复卷时,收卷行进过程中,不能有胶面粘拉现象。

烟包拆封拉线复卷机

三、收卷主要技术参数:
1. 生产速度:
生产速度50m/min-380m/min,速度通过人机界面设定;机械最高400m/min。
2. 张力控制:
采用伺服电机和驱动控制器及铝合金材质浮动杆、牵引辊控制张力系统。
3. 收放卷:
(1)复卷1万米的拉线时,平面无侧壁塑料管,采用固定套和密封圈,
滚花螺丝压紧涨开方式固定。纸管内径Φ30mm,外径 Φ140mm,最
大宽100mm。收卷最大直径Φ140mm,拉线产品宽度85mm。
(2)5万米的烟包拆封拉线:纸管内径Φ152mm,外径 Φ170mm,最大宽
度185mm。收卷最大直径Φ300mm,拉线产品宽度155和160mm。采
用铝合金锥套,滚花螺丝压紧固定方式。
收卷方式采用平面无侧壁卷取方式,用导轮控制拉线规格。照明灯管用
白色节能灯。
4.  PLC集中控制,自动排线,外观平整;收卷排线采用伺服电机控制直线
集成器往复运动。通过触摸屏设置参数,排线压线距离通过触摸屏设置
参数;叠线角度,通过触摸屏设置参数。排线及压线角度任意可调,
系统控制的全部参数在触摸屏上可实现设定及显示,方便操作。
5. 伺服电机及驱动器(苏州汇川):
放卷采用伺服电机0.75KW,1台;浮动杆采用伺服电机0.1KW,2台;
排线采用伺服电机0.1KW、1台;牵引采用伺服电机0.4KW,1台
收卷采用伺服电机0.75KW,1台。
6. 电气控制:
采用苏州汇川伺服系统控制,北京昆仑通态彩色人机界面7寸1台,   PLC可编程控制器(苏州汇川)。
7. 外型尺寸约:
长×宽×高=0.8米×1.2米×1.7米
8. 外观颜色:
乳白色喷漆,按涂装工业标准要求。
9. 电源:
三相、380V、50HZ
10. 装机总功率约3KW
11. 墙板厚度:
收卷墙板采用约20 mm钢板时效处理,不变形,选用数控加工中心加工, 保证尺寸的精密。
12. 同步带或直联式传动。
13. 导线轮和压轮使用防粘材料。
14. 所有轴承采用进口产品。
