JD-DFQ600型双摆臂水松纸分切机 圆刀铝箔纸分切复卷机

来源:嘉东机械

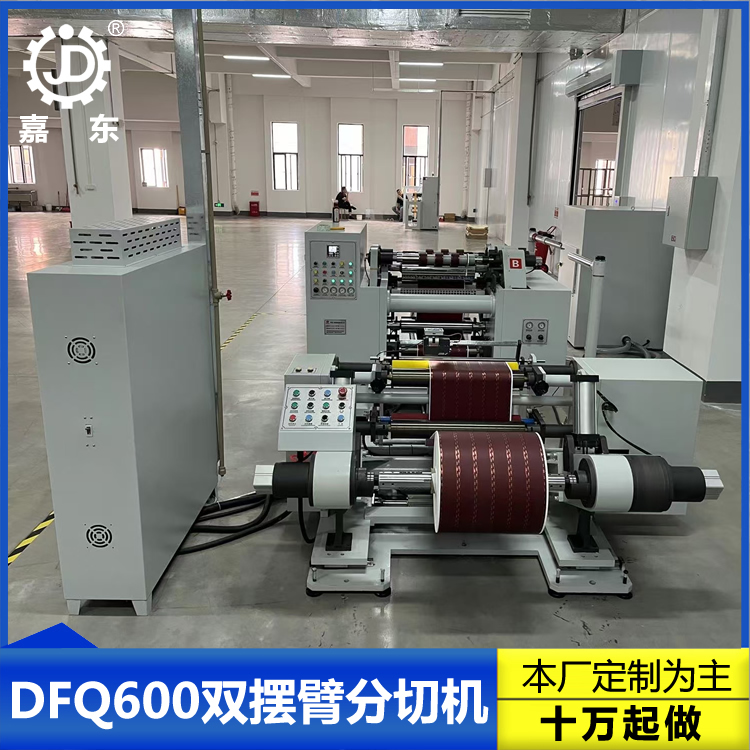

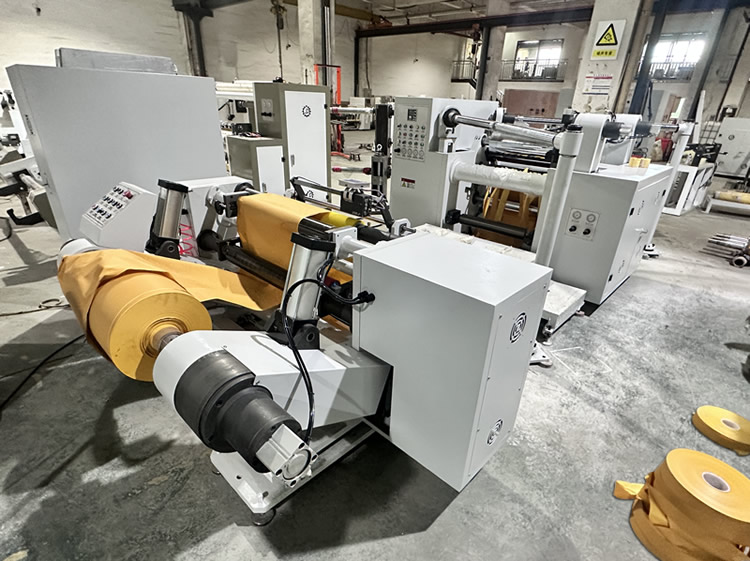

双摆臂分切机

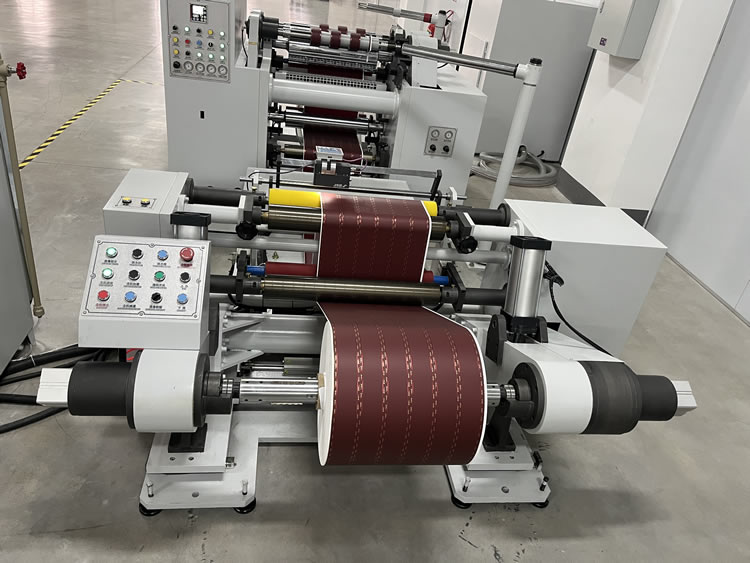

双摆臂分切机

D-DFQ600型双摆臂分切机

一、技术参数:

1、分切材料:水松纸,30-50g/㎡

2、分切宽度:46mm60mm64mm70mm

3、原材料最大宽度:600mm

4、收卷有效宽度:600mm

5、机械速度:450m/min

6、分切速度:300-400m/min(视材料工艺而定)

7、放卷直径:φ800mm

8、放卷锁紧:φ76键条式气涨轴

9、收卷直径:φ500mm

10、收卷锁紧:φ66.5mm橡胶条式气涨轴管芯内径66.5mm

11、主电机:4.4KW伺服电机

12、收卷电机:2X4KW伺服电机

13、放卷张力控制:4.4KW伺服电机

14、吸边风机:3KW三相电机(高压型)

15、传动方式:同步皮带

16、导辊:放卷¢100 X 700mm硬铝合金铝辊 HV700

收卷¢100 X 650mm硬铝合金铝辊 HV700

17、机械结构:厚度约60mm钢板

18、纠偏范围:150mm,误差±0.1mm

19、整机功率:约21KW、AC380V 三相五线制

20、整机重量:约4000KG

21、外形尺寸:2900mm(长)X1800(宽)X1500(高)

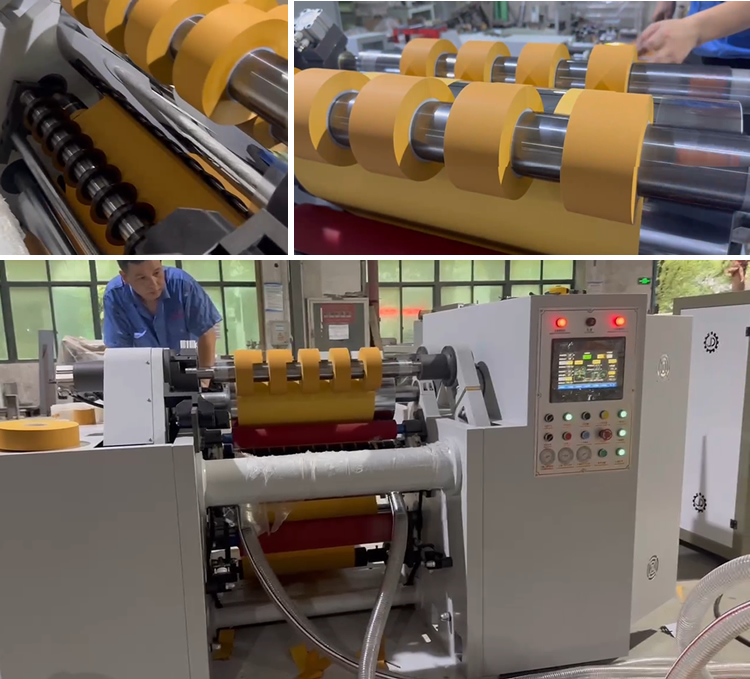

分切方式:摆压式圆刀分切系统

纠偏:采用高灵敏度的CCD跟踪

具有计米自动停机,剩余量自动检测,线速度自动调速。

收卷结构:悬臂卸料式卸料

放卷结构:采用有轴放卷,配有接纸压辊,保持拉力,方便接料
