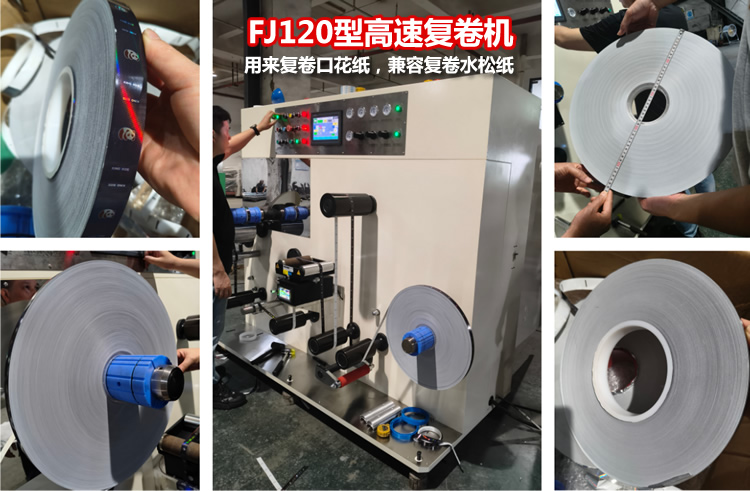

FJ120型高速复卷机，主要用来复卷口花纸，兼容复卷水松纸，具有自动化程度高，生产效率高，产品精度高等优点。
二、放卷主要技术参数：
1. 规格：
口花纸复卷宽度19-22mm，水松纸复卷宽度46-80mm，导辊幅宽200mm。
2.材料：卷筒纸材料，基材30-100g/㎡。
3.导辊：所有导辊采用铝合金材质；部分铝合金导辊包防滑胶带。
4.放卷：直径Φ600mm，口花纸塑料芯内径φ101mm和120mm 2种规格，水松纸塑
料芯内径φ66.5mm。
三、收卷主要技术参数：
1. 生产速度：生产速度200m/min-500m/min（视材料工艺而定），速度通过人机界面设定；机械最高500m/min。
2.张力控制：采用伺服电机及驱动器控制张力系统，可以正反卷取。
3.纠偏：收卷前安装纠偏，超声波光电头及控制器，具有跟边功能(台湾普利源)。
4.收卷结构：
收卷材料外观平整、端面整齐，误差≤±0.10 mm（接头≤±0.20 mm），
最大直径Φ550 mm，塑料芯内径φ66.5mm、φ101mm、120mm 3种规格（采
用φ66mm气涨轴1根，φ100.5mm和φ119.5mm涨套各1只）。采用单
轴表面靠底辊式卷取,底辊约φ180mm，镀硬铬精磨处理，收卷轴随着卷
径的增大，自然抬高，采用电气比例阀（日本SMC）控制。
5.照明灯管用白色节能灯1只，安装在设备的上方。
6.PLC集中控制，收放卷张力用伺服电机控制，通过触摸屏设置参数，
张力任意可调，系统控制的全部参数在触摸屏上可实现设定及显示；触
摸屏中可预先建立，应用写入和读入菜单（配方参数），针对不同的复
卷材料及工艺，可通过触摸屏一键式写入储存，然后读入菜单，自动更
换运行参数后即可直接开机，无需逐条改换，方便操作。
7. 伺服电机：放卷采用伺服电机及驱动器1.8KW 1套，收卷采用伺服电机及驱动1.8KW 1套（苏州汇川）。
8. 电气控制：采用苏州汇川伺服系统控制，彩色人机界面10寸1台（北京昆仑通态）， PLC可编程控制器（苏州汇川），开关、按钮采用德国伊顿穆勒，低压
电器采用法国施耐德。
9. 外型尺寸约：长×宽×高＝2.3米×1.2米×1.8米。
10. 外观颜色：乳白色喷漆，按涂装工业标准要求。
11. 电源：三相、380V、50HZ。
12. 装机总功率约4KW。
13. 墙板：收卷墙板采用厚度约20mm（匡架式机构）钢板时效处理，不变形，选用数控加工中心加工，保证尺寸的精密。
14. 同步带或直联式传动。
15. 所有轴承采用进口产品。
